Mengapa Slewing Ring Penting untuk Gerakan Putar Mesin Berat dan Turbin Angin?

Dalam dunia permesinan berat, terdapat komponen yang memungkinkan rotasi di bawah beban yang sangat besar, yaitu slewing ring. Juga dikenal sebagai bantalan meja putar, bantalan berskala besar ini secara bersamaan menangani gaya aksial, gaya radial, dan momen guling, sehingga sangat diperlukan untuk peralatan seperti ekskavator, derek, turbin angin, dan platform kerja udara. Kami memeriksaCincin PutardariHuaxi, mengeksplorasi prinsip desain, persyaratan material, dan peran penting yang dimainkannya dalam industri mulai dari konstruksi hingga energi terbarukan. Kami juga melihat kemampuan manufaktur, sistem mutu, dan sertifikasi yang dibuatHuaxipemasok tepercaya di bidang yang menuntut ini.

"Bersama" Yang Membuat Industri Berat Terus Bergerak

Bayangkan sebuah turbin angin raksasa memutar bilahnya menghadap angin. Atau derek yang menjulang tinggi memutar boomnya untuk mengangkat beban berat. Atau sebuah ekskavator mengayunkan lengannya untuk menggali tanah. Di masing-masing mesin ini, terdapat satu komponen yang memungkinkan terjadinya rotasi—cincin slewing. Sering disebut "sambungan mesin", bantalan besar ini menghubungkan struktur atas yang berputar ke struktur bawah yang tidak bergerak, mentransmisikan gaya yang sangat besar sekaligus memungkinkan gerakan yang mulus dan terkendali.

Cincin slewing bukanlah bantalan biasa. Biasanya berdiameter besar—berkisar antara 0,4 hingga 10 meter—dan harus menahan beban gabungan yang akan merusak bantalan standar. Beban-beban tersebut antara lain gaya aksial (berat vertikal), gaya radial (gaya dorong dan tarikan horizontal), dan momen guling (gaya miring). Desain cincin slewing, dengan elemen penggulung, jalur balap, dan sering kali gigi roda gigi terintegrasi, memungkinkannya menopang beban ini sambil mempertahankan kontrol rotasi yang presisi.

Jiangyin Huaxi Flange Co., Ltd., anak perusahaan Jiangsu Huaxi Group, telah memproduksi tempa tipe cincin dan flensa jadi sejak tahun 1984. Perusahaan ini memproduksi 35.000 ton tempa tipe cincin dan 25.000 ton flensa jadi dan alat kelengkapan pipa setiap tahunnya, dengan lebih dari 10.000 spesifikasi. Milik merekaCincin Putarproduknya terbuat dari baja tahan karat, baja karbon, baja paduan, dan baja dupleks, dan diekspor ke 28 negara. Artikel ini mengeksplorasi fitur, proses manufaktur, dan aplikasi yang menjadikan Huaxi pemain penting di pasar slewing ring.

Spesifikasi Teknis

Di bawah ini adalah ringkasan karakteristik dan kemampuan utama untukCincin Putarproduk dariHuaxi.

Apa yang membedakan Slewing Ring dengan Bearing Biasa?

Untuk memahami nilai dari slewing ring, ada baiknya jika kita melihat tuntutan unik yang harus dipenuhi.

Kapasitas Beban Gabungan

Cincin slewing dirancang untuk menangani kombinasi gaya yang akan dengan cepat menghancurkan bantalan standar. Pada derek, berat beban dan boom menciptakan momen guling yang sangat besar. Pada turbin angin, berat nacelle dan sudu menimbulkan beban aksial, sedangkan gaya angin menimbulkan beban radial dan miring. Desain cincin slewing yang kokoh—dengan lintasan berdiameter besar dan beberapa baris elemen penggulung—mendistribusikan gaya-gaya ini secara efektif.

Diameter Besar, Tinggi Kompak

Cincin slewing dicirikan oleh diameternya yang besar dibandingkan dengan tingginya. Bentuk "seperti pelat" ini memungkinkannya dipasang langsung di antara struktur atas dan bawah alat berat, menghemat ruang sekaligus menyediakan kapasitas beban yang diperlukan. Diameternya bisa berkisar dari 200mm hingga 10.000mm atau lebih, tergantung pada aplikasinya.

Gigi Roda Gigi Terintegrasi

Banyak cincin slewing yang dilengkapi gigi roda gigi pada cincin bagian dalam atau luar, memungkinkan integrasi langsung dengan pinion penggerak. Hal ini menghilangkan kebutuhan akan gigi terpisah, menyederhanakan desain alat berat, dan mengurangi bobot. Pilihannya meliputi roda gigi internal, roda gigi eksternal, atau konfigurasi ompong.

Fleksibilitas Pemasangan

Slewing ring biasanya dipasang menggunakan lubang baut pada ring bagian dalam dan luar. Hal ini memungkinkan integrasi yang mudah ke dalam struktur mesin. Desain bergelang dengan lubang baut adalah hal yang umum, sehingga memberikan pemasangan yang aman.

Proses Pembuatan: Dari Bahan Baku hingga Cincin Jadi

Produksi cincin slewing berkualitas tinggi memerlukan kemampuan penempaan, permesinan, dan perlakuan panas yang canggih.Huaxitelah banyak berinvestasi di bidang ini.

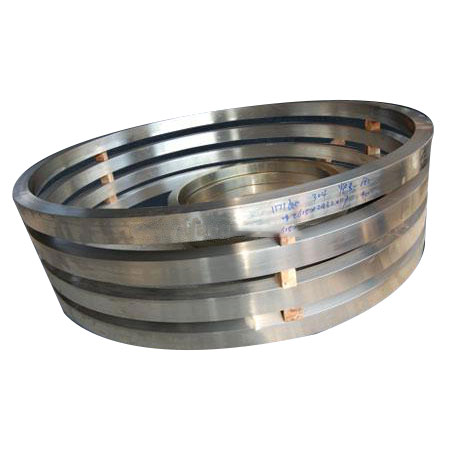

Penempaan Tipe Cincin

Prosesnya dimulai dengan batangan baja atau billet yang dipanaskan kemudian ditempa menjadi bentuk cincin.Huaximenggunakan mesin press hidrolik oli seberat 3.600 ton, ring mill 5m, dan palu elektro-hidraulik untuk membentuk material. Proses penempaan ini menyelaraskan struktur butiran baja, meningkatkan kekuatan, ketangguhan, dan ketahanan terhadap kelelahan.

Pemesinan Presisi

Setelah ditempa, cincin tersebut menjalani pemesinan presisi.Huaxidilengkapi dengan mesin bubut vertikal 2-5m, mesin bor NC 5m, dan peralatan canggih lainnya. Mesin ini menghasilkan dimensi presisi, lubang baut, dan gigi roda gigi yang diperlukan untuk slewing ring yang sudah jadi. Penggunaan teknologi CNC memastikan konsistensi dan akurasi.

Perlakuan Panas

Perlakuan panas sangat penting untuk mencapai sifat mekanik yang dibutuhkan untuk slewing ring. Prosesnya biasanya melibatkan normalisasi, anil, pendinginan, dan temper. Untuk aplikasi yang menuntut seperti turbin angin, material seperti 42CrMo4V digunakan, yang memerlukan parameter perlakuan panas tertentu untuk mencapai kekuatan dan ketangguhan yang diperlukan.

Kontrol Kualitas dan Inspeksi

Huaximemiliki sistem jaminan kualitas yang sempurna dan satu set lengkap peralatan inspeksi fisikokimia modern. Departemen kualitas melapor langsung kepada General Manager dan mengontrol secara ketat setiap langkah proses produksi. Hal ini memastikan bahwa material yang tidak sesuai tidak pernah masuk ke gudang, berpindah ke proses berikutnya, atau meninggalkan pabrik.

Aplikasi di Berbagai Industri Utama

ItuCincin PutardariHuaxidigunakan di berbagai industri di mana beban berat harus berputar dengan andal.

• Tenaga Angin– Cincin slewing adalah komponen penting dalam turbin angin, digunakan dalam sistem yaw (untuk mengubah nacelle menjadi angin) dan sistem pitch (untuk mengatur sudut sudu). Cincin tersebut harus tahan terhadap kondisi cuaca ekstrem dan memberikan pengoperasian yang andal selama beberapa dekade.

• Konstruksi dan Penggalian– Ekskavator, derek, dan platform kerja udara mengandalkan cincin slewing untuk gerakan rotasinya. Alat berat ini beroperasi di lingkungan yang menuntut dengan beban berat dan gerakan yang sering dan sering kali berosilasi.

• Penanganan Material– Derek pelabuhan, bongkar muat kapal, dan penumpuk reclaimer menggunakan cincin slewing untuk memutar boom dan peralatan penanganannya. Cincin harus mampu menangani beban tinggi dan siklus kerja yang sering.

• Peralatan Pertambangan– Mesin pertambangan skala besar, seperti dragline dan ekskavator roda ember, menggunakan cincin putar untuk menopang dan memutar struktur besarnya.

• Kelautan dan Lepas Pantai– Cincin slewing digunakan pada derek kapal, derek platform lepas pantai, dan aplikasi kelautan lainnya yang mengutamakan ketahanan terhadap korosi dan keandalan.

• Mesin Industri– Banyak jenis peralatan industri, mulai dari robot hingga meja putar, menggunakan cincin putar untuk kontrol rotasi yang presisi.

Pertanyaan yang Sering Diajukan

Q: Apa yang dimaksud dengan slewing ring dan apa fungsinya?

A: Cincin slewing, juga dikenal sebagai bantalan meja putar, adalah bantalan besar yang secara bersamaan dapat menahan gaya aksial, gaya radial, dan momen guling. Hal ini memungkinkan struktur untuk berputar sambil menopang beban berat. Aplikasinya meliputi derek, ekskavator, turbin angin, dan platform kerja udara.

T: Bahan apa yang digunakan pada slewing ring?

A: Bahan umum termasuk 50Mn, 42CrMo, dan C45. Untuk aplikasi yang menuntut seperti turbin angin, digunakan material bermutu tinggi seperti 42CrMo4V.Huaximenawarkan cincin slewing dari baja karbon, baja tahan karat, baja paduan, dan baja dupleks.

T: Dapatkah cincin slewing disesuaikan?

J: Ya.Huaxidapat menghasilkan cincin slewing sesuai dengan gambar atau sampel pelanggan. Pilihannya mencakup diameter yang berbeda, konfigurasi roda gigi (internal, eksternal, atau ompong), dan pola lubang pemasangan.

T: Sertifikasi apa yang dimiliki Huaxi untuk produksi slewing ring?

A:Huaximemegang ISO9001, TUV Rheinland Jerman ISO9001 & PED, otorisasi Masyarakat Klasifikasi China, penilaian perusahaan ekspor Kelas-A AQSIQ, dan persetujuan pabrik BV. Sertifikasi ini menunjukkan kepatuhan terhadap standar kualitas dan keamanan internasional.

T: Industri apa saja yang menggunakan slewing ring?

A: Cincin slewing digunakan dalam tenaga angin, konstruksi dan penggalian, penanganan material, pertambangan, kelautan dan lepas pantai, dan mesin industri umum.

T: Berapa kisaran diameter khas cincin slewing?

J: Diameter cincin slewing biasanya berkisar antara 0,4 hingga 10 meter, dengan beberapa aplikasi memerlukan ukuran yang lebih besar.

Kesimpulan

ItuCincin PutardariHuaxi adalah komponen penting dalam mesin yang menggerakkan industri modern. Kemampuannya untuk menangani beban gabungan sekaligus memungkinkan putaran yang mulus dan terkendali menjadikannya penting untuk aplikasi mulai dari turbin angin hingga peralatan konstruksi. Proses manufaktur—mulai dari penempaan tipe cincin hingga pemesinan presisi dan perlakuan panas—membutuhkan kemampuan tingkat lanjut dan kontrol kualitas yang ketat, area di manaHuaxitelah berinvestasi secara signifikan.

Dengan lebih dari 35.000 ton produksi penempaan tipe cincin tahunan, basis peralatan yang komprehensif, dan serangkaian sertifikasi internasional,Huaxitelah memposisikan dirinya sebagai mitra yang mampu bagi pelanggan di 28 negara. Kemampuan perusahaan untuk menghasilkan produk standar dan produk khusus, dikombinasikan dengan komitmennya terhadap kualitas, menjadikannya sumber yang dapat diandalkan untuk slewing ring dan komponen terkait.

Jika Anda mencari pemasok cincin slewing yang andal untuk aplikasi industri, tenaga angin, atau konstruksi Anda, atau jika Anda memiliki pertanyaan tentang spesifikasi dan harga khusus, kami mendorong Anda untuk melakukannyakontactkita Hari ini.
